绘制锚点曲线

圆角曲线和光滑曲线均属于锚点曲线。

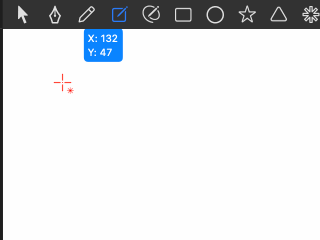

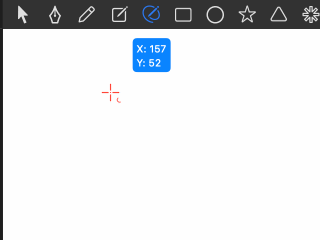

绘制曲线​

绘制​

draw_anchor

draw_anchor

  • 在绘制光滑曲线的过程中，锚点默认设置为光滑点。按下 ⌘ 键可切换为角点，鼠标光标会显示相应提示。
  • 当鼠标光标点击曲线的第一个锚点时，曲线将自动闭合并结束当前绘制过程。按下 ⏎ 键也可结束当前绘制。

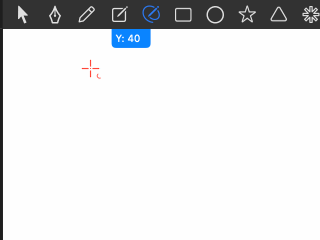

智能吸附​

smart_snap

切换至锚点曲线绘制工具时，如果光标显示为红色，表示智能吸附功能已开启。按下 ⌥ 键可启用或禁用智能吸附功能。

智能吸附功能包括：

  • 轴向吸附
  • 顶点对齐
  • 曲线角度匹配
  • 中点对齐

强制吸附​

使用锚点曲线绘制工具时，可通过以下快捷键启用强制吸附：

  • 长按 C 键：启用曲线吸附。
  • 长按 V 键：启用顶点吸附。
  • 长按 X 键：启用网格吸附。

编辑曲线​

在画布中双击图像（或双击图层列表中的图标）可进入形状编辑模式。在此模式下，可以对曲线进行整体操作，包括复制、删除、镜向、排序、以及修改形状模式等。

再次双击曲线即可进入锚点编辑模式。在锚点编辑模式下，可以选择、移动、旋转、缩放、添加、删除、镜向锚点等。

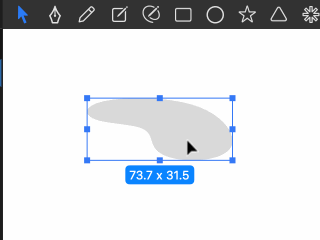

选择锚点​

choose_anchor

  • 单击锚点可选中该锚点。
  • 按住 ⇧ 键并单击锚点，可加选锚点。
  • 框选区域即可选中框内的所有锚点；按住 ⇧ 键并框选，可加选锚点。
  • 若框选边界而不选择具体锚点，将选中该曲线的所有锚点。

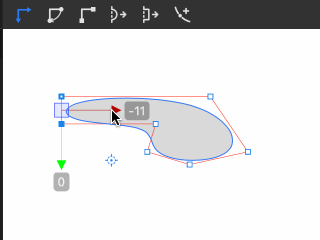

移动锚点​

move_anchor

  • 选中锚点后，按下 W 键切换到锚点移动工具。在此工具下，可以：
    • 拖动坐标轴中心自由移动锚点。
    • 输入精确移动距离以实现高精度调整。
    • 按 W 键切换全局与本地坐标系。

在拖动过程中：

  • 长按 C 键可吸附至附近的曲线。
  • 长按 V 键可吸附至附近的顶点。
  • 长按 X 键可吸附至网格。

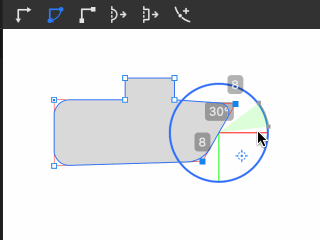

旋转锚点​

rotate_anchor

  • 选中锚点后，按下 E 键切换到锚点旋转工具。在此工具下，可以：
    • 拖动鼠标调整锚点角度。
    • 输入精确旋转角度。
    • 通过修改蓝色旋转中心点位置，调整旋转中心。

按 E 键可在全局与本地坐标系之间切换。

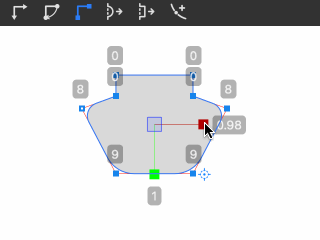

缩放锚点​

scale_anchor

  • 选中锚点后，按下 R 键切换到锚点缩放工具。在此工具下，可以：
    • 拖动坐标轴上的手柄，沿指定方向缩放。
    • 拖动坐标轴中心实现等比缩放。
    • 输入精确缩放比例。

按 R 键可在全局与本地坐标系间切换。

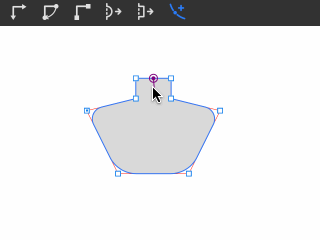

添加锚点​

add_anchor

  • 在锚点编辑模式下，按住 ⌘ 键后会显示锚点添加位置。点击鼠标左键即可添加锚点，拖动鼠标可同时移动新添加的锚点。
  • 如果需要在某条边的中心或垂线上添加锚点，提示图案会提供相应反馈。
  • 选中两端顶点后，按下数字键 1-9，可在线段上均匀添加指定数量的顶点。

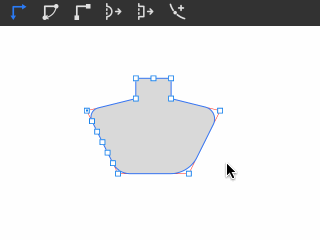

删除锚点​

delete_anchor

  • 选中锚点后，按下 ⌫ 键即可删除。
  • 如果选中的是连续锚点，按 X 键可将其合并为单一顶点。

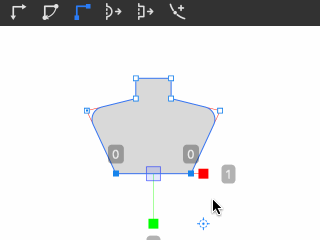

转换锚点类型​

smooth_anchor

  • 按 C 键：将选中的锚点转换为光滑锚点。
  • 按 V 键：将选中的锚点转换为角点。

对于圆角曲线，还可通过调整锚点的圆角值修改曲线的圆角大小。

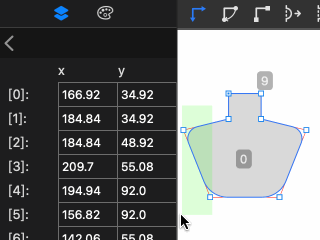

精确设置锚点位置​

set_anchor_position

在左侧锚点列表中，可以直接输入锚点的坐标信息，精确调整位置。也可点击并拖动多个输入框一次性调整多个锚点。

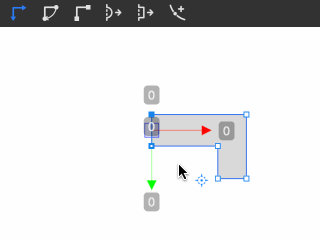

镜向曲线​

mirror_curve

  • 选中两个相邻锚点，按 M 键可实现镜像对称。
  • 按 S 键可实现旋转镜像。

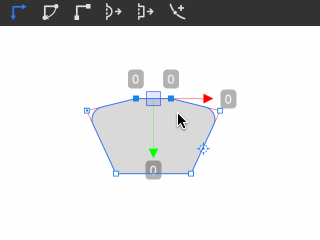

挤压边​

extrude_edge

  • 选中相邻顶点，点击挤出边按钮或按 T 键，即可挤出边。
  • 按住 ⌥ 键后，拖动鼠标可挤压出圆弧。

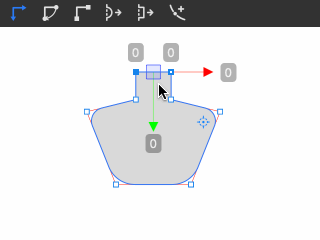

开放/关闭曲线​

open_close_curve

  • 对于封闭曲线：选中连续的两个锚点，右键点击 “Open Curve” 菜单即可开放曲线。
  • 对于开放曲线：右键点击 “Close Curve” 菜单即可闭合曲线。

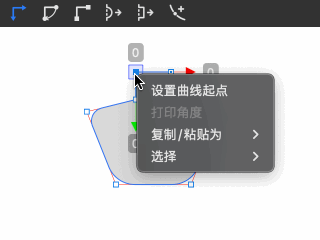

设置曲线起始点​

set_curve_start

选中任意锚点，右键点击 “Set as starting point” 菜单，即可将其设置为曲线的起始点。
