形状组合方式

形状可以由多个开放或封闭的曲线以不同的组合方式组成。支持以下四种组合方式:EvenOdd(奇偶规则)、Winding(非零缠绕规则)、Boolean(布尔运算)和 SFSymbol

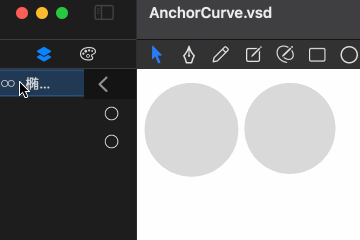

EvenOdd(奇偶规则)

evenOdd

EvenOdd 模式下,曲线会根据奇偶规则进行渲染。每一条曲线的奇偶性决定了其显示或隐藏的部分。

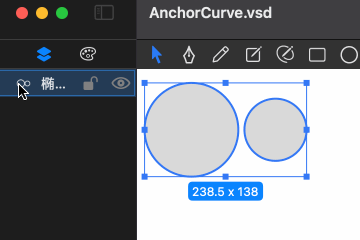

Winding(非零缠绕规则)

winding

Winding 模式下,可以通过点击曲线列表中曲线右侧的按钮调整曲线的缠绕方向,从而改变渲染效果。

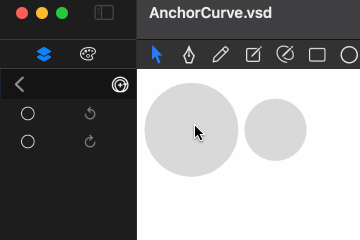

Boolean(布尔运算)

boolean

Boolean 模式下,形状会按照每条曲线的运算法则,从最底层曲线开始,与其上层曲线逐步进行布尔运算,最终获得渲染结果。

支持的布尔运算模式如下:

  1. Unite(加):将当前曲线与下层结果合并。
  2. Subtract(减):从下层结果中减去当前曲线。
  3. Intersection(交叉):保留下层结果与当前曲线的交叉区域。
  4. Exclude(排除):保留下层结果与当前曲线不相交的区域。

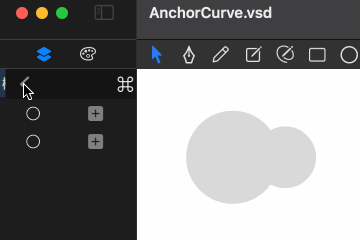

SFSymbol

sfsymbol

SFSymbol 模式下,形状会根据每条曲线的合成模式,从最底层曲线开始,依次进行运算,最终合成渲染结果。

每条曲线右侧都有模式切换按钮,用于更改曲线的合成模式。支持以下四种模式:

  1. 填充加:适用于封闭曲线,在生成 SFSymbol 时以布尔运算“加”的方式进行合成。
  2. 填充减:适用于封闭曲线,在生成 SFSymbol 时以布尔运算“减”的方式进行合成。
  3. 描边加:通过布尔运算“加”方式合成,描边的粗细和样式由 SFSymbol 的描边属性决定。
  4. 描边减:通过布尔运算“减”方式合成,描边的粗细和样式由 SFSymbol 的描边属性决定。
